Mitä tehdä, kun 2D-grafiikaksi vienti tuottaa vain viivakuvan?

Voit tallentaa SketchUp-näytön näkymän jpg-tiedostoksi ja käyttää tallennettua kuvaa esimerkiksi jossain esitysohjelmassa, kuten Powerpointissa. Jpg-vienti tallentaa näkymän juuri sellaisena kuin se näytöllä näkyy, paitsi tietyissä tilanteissa viivakuvien viennin kanssa voi olla ongelmia.

Mikäli vienti jpg-tiedostoksi tuottaa vain viivakuvan, voit kokeilla muuttaa näytönohjaimen asetuksia tämän artikkelin lopussa olevan ohjeen mukaan.

Jpg-tiedostoksi vienti

Voit viedä SketchUpin näkymän jpg-tiedostoksi seuraavasti:

  1. Valitse File > Export > 2D Graphic > muoto: JPEG-tiedosto
  2. Valitse resoluutio napsauttamalla Options.
  3. Valitse sopiva resoluutio käyttötarkoituksen mukaan

Itse käytän yleensä resoluutiona 3000 pikseliä, joka on riittävä useimpiin käyttötarkoituksiin.

Ongelma: Jpg-vienti tuottaa vain viivakuvan

Kun viet näkymän jpg-tiedostoksi, jpg-tiedoston pitäisi vastata näytön näkymää eli materiaalit ja värit pitäisi näkyä jpg-tiedostossa aivan kuin näytöllä. Joissakin tapauksissa lopputuloksena on kuitenkin alla olevan kuvan mukainen viivakuva.

SU-viivakuvan_vienti-02

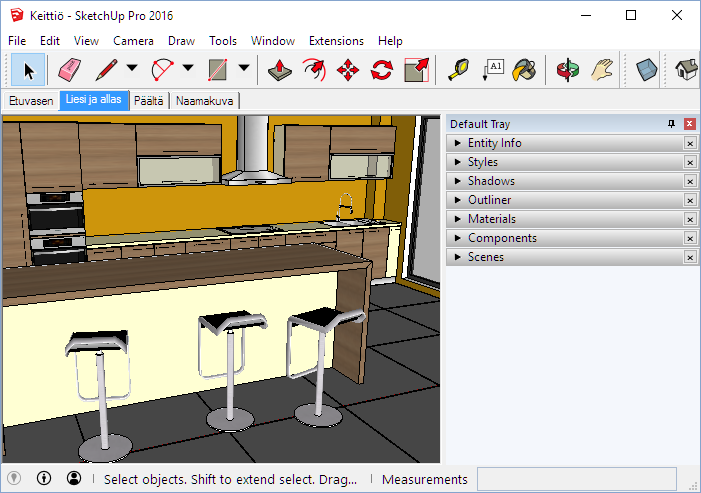

Alkuperäinen näkymä SketchUpissa:

SU-viivakuvan_vienti-01

Mikäli näin käy, syynä on useimmiten se, että tietokoneen näytönohjaimen “potku” ei riitä kuvan viemiseen täysillä asetuksilla. Ongelma tulee vastaan tyypillisimmin hieman vanhemmilla koneilla. Alla ohje, joilla voi yrittää korjata ongelmaa.

Näytönohjainasetusten muuttaminen

Kokeile muuttaa näytönohjainasetuksia SketchUpissa.

Poista näytönohjainkiihdytys päältä:

  • Window > Preferences > OpenGL > ota pois valinta kohdasta Use hardware acceleration.

Kokeile tämän jälkeen tehdä vienti uudestaan.

Valintatoimintoja käsittelevässä artikkelissa kerrotaan tarkemmin OpenGL-asetuksen vaikutuksesta.

Jos edellä mainittu ei auta, voit tarkistaa, olisiko tietokoneen näytönohjaimen ajurille tarjolla päivitystä.

Mikäli koneessasi on sekä integroitu että erillinen näytönohjain, varmista, että SketchUp käyttää erillistä näytönohjainta (useimmiten tämä valinta tapahtuu käyttöjärjestelmän puolesta automaattisesti).
